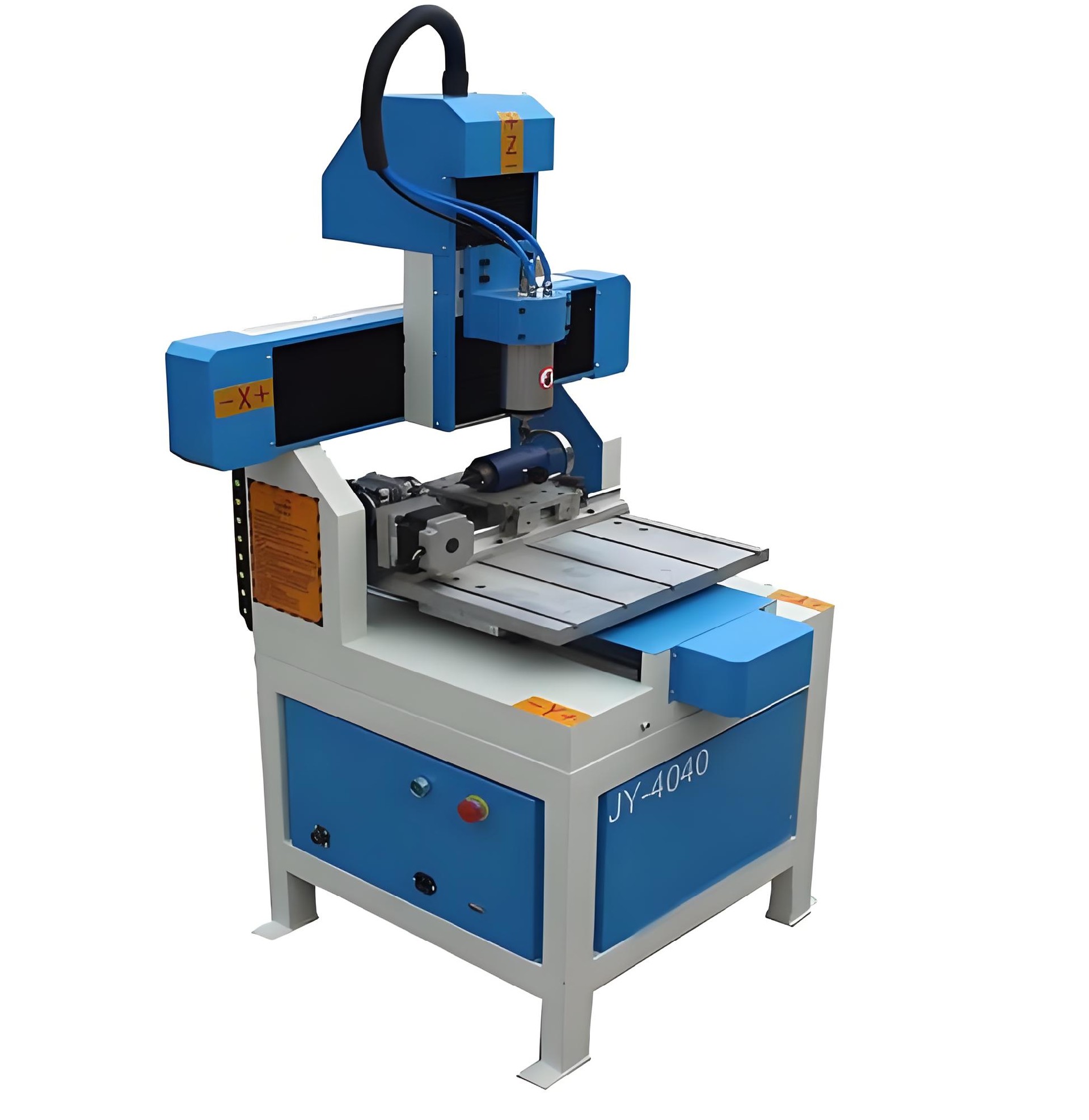

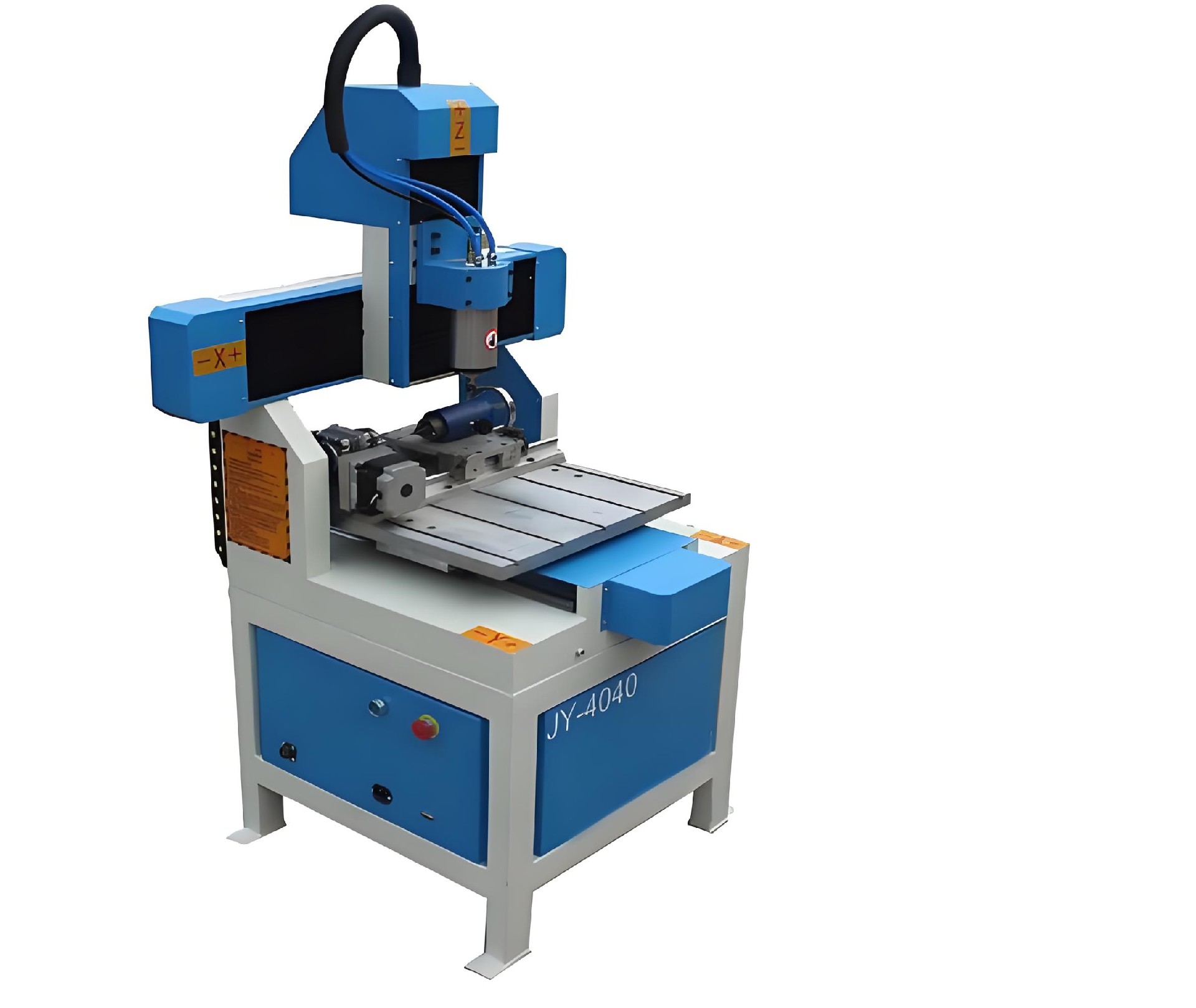

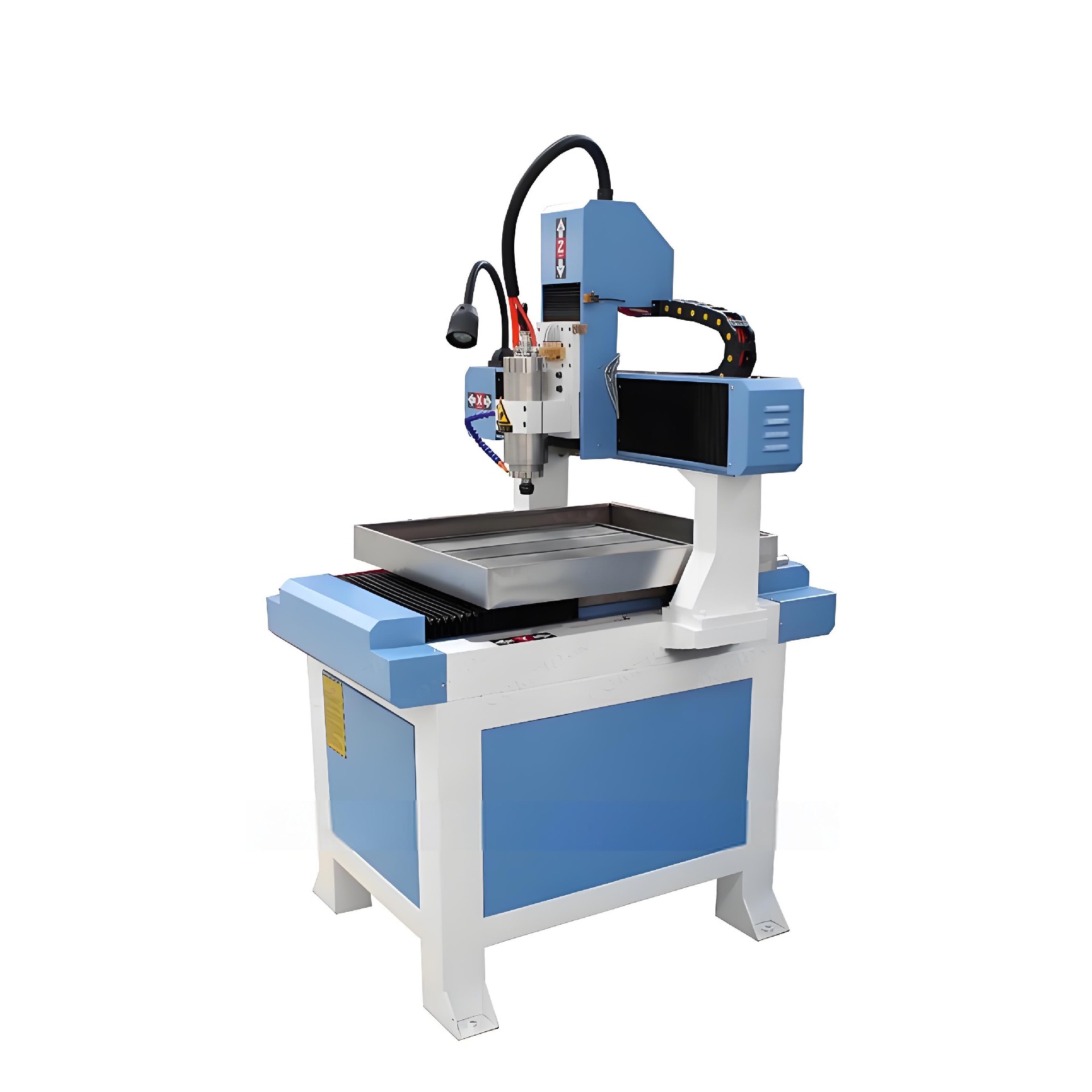

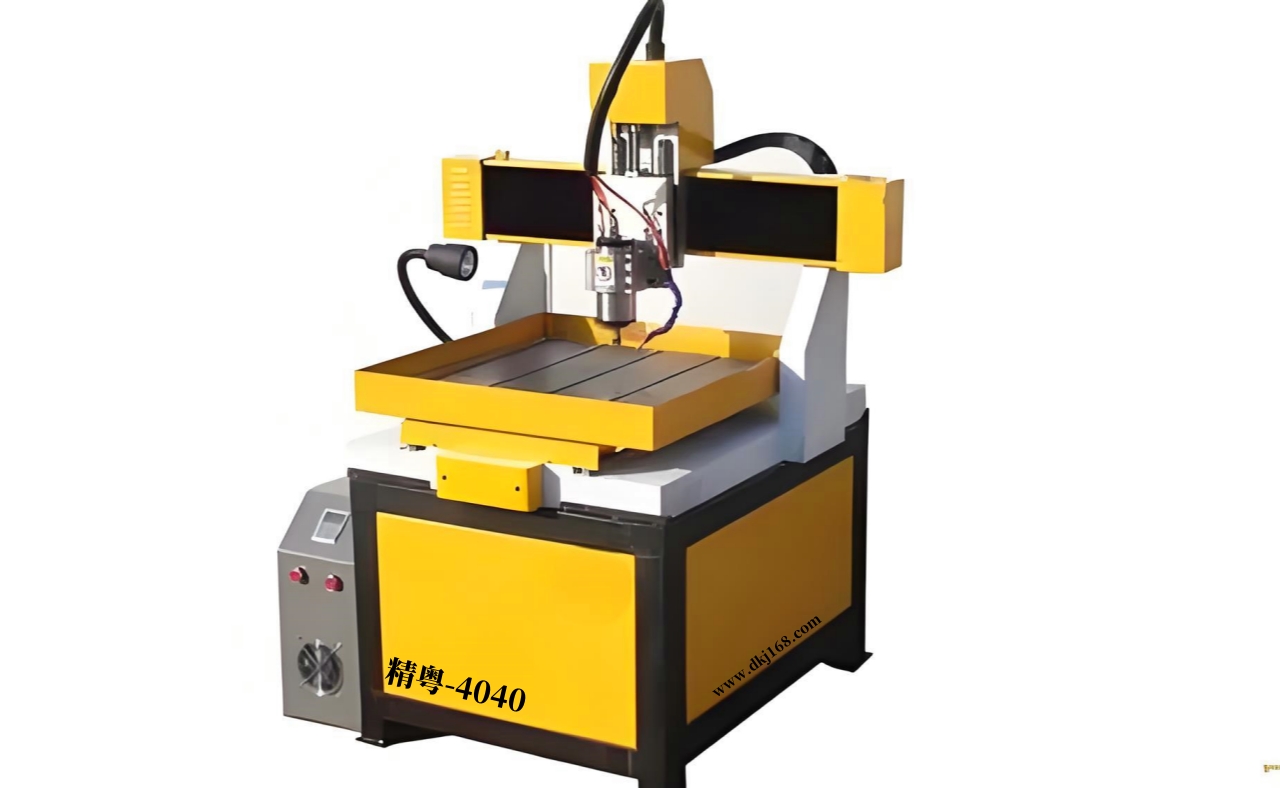

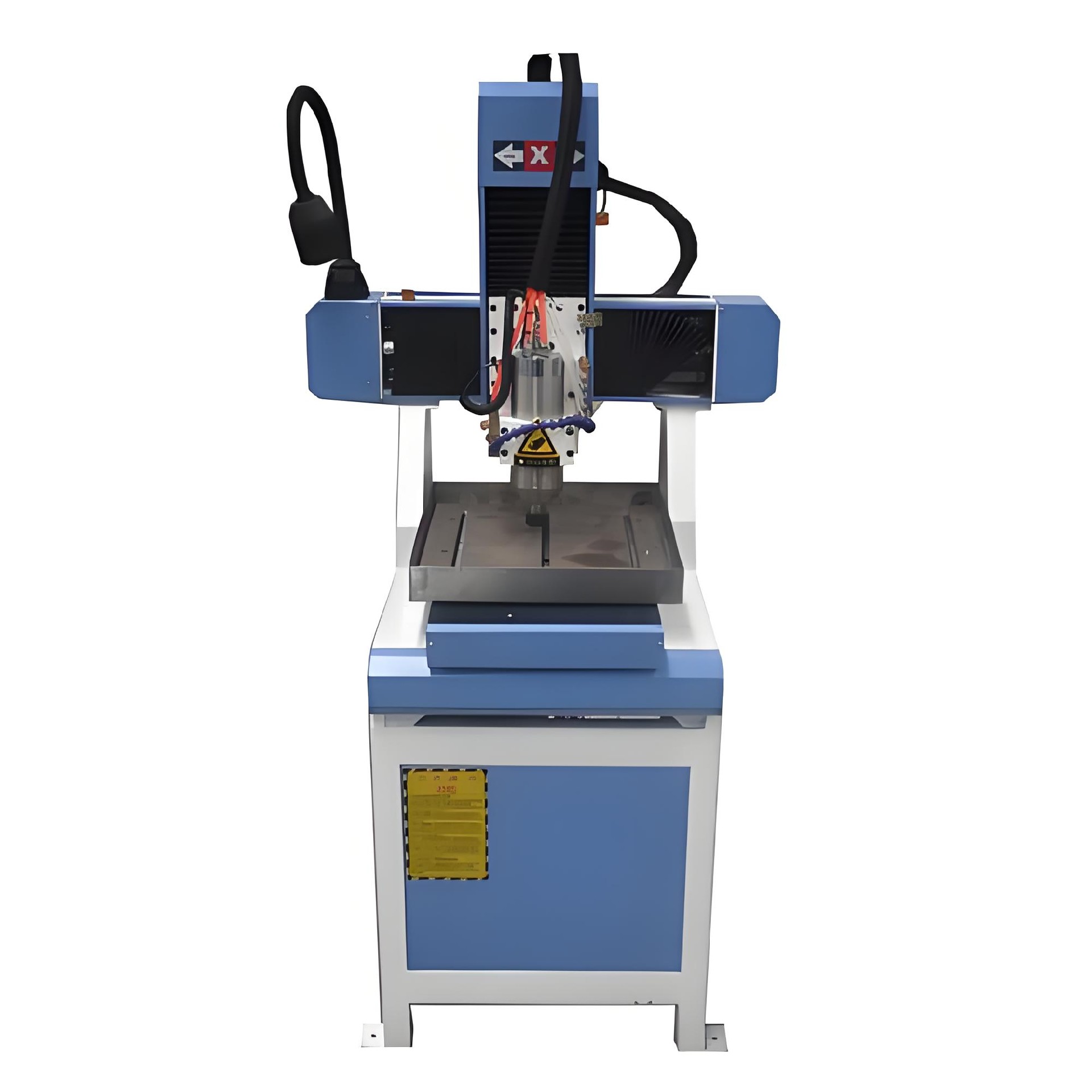

精粵數控JY-3030、4040玉石機
圖片和參數僅供參考
產品型號JY-30300配置參數表
性 能 指 標 | 性 能 參 數 | ||
3232伺服系統 | 3030步進系統 | 3030圓規配置 | |
平臺工作尺寸 | 350mm*350mm | 350mm*350mm | 350mm*350mm |
雕刻機范圍 | 320mm*320mm | 310mm*310mm | 300mm*300mm |
Z軸行程 | 80mm | 60mm | 60mm |
進料高度 | 110mm | 100mm | 100mm |
床身結構 | 臺面鑄鐵 | 臺面鑄鐵 | 臺面鑄鋁 |
防塵配置 | X軸防塵 | X軸防塵 | 無 |
工作方式 | 雷塞伺服系統臺面移動 | 雷塞步進系統臺面移動 | 步進311電機臺面移動 |
絲杠配置 | 原裝C3滾珠自動消隙絲杠 | 國產滾珠自動消隙絲杠 | 國產圓規絲杠 |
導軌配置 | 進口臺灣上銀、CHK方2.0形導軌C級導軌 | 方形導軌 | 國產圓形導軌 |
定位精度 | 0.02--0.05mm | 0.25 mm | 0.5mm |
主軸功率 | 2.2千瓦變頻恒功率電機 | 1.5千瓦變頻電機 | 1.5千瓦變頻電機 |
最高轉速 | 0--24000rpm/min | 0---24000rpm/min | 0---24000rpm/min |
控制系統 | 53C維宏控制系統 | 5.449維宏控制系統 | 5.449維宏控制系統 |
雕刻指令 | g代碼*U00*mmg*nc | G代碼*U00*mmg*nc | G代碼*U00*mmg*nc |
可裝刀具規格 | 3.175mm.4mm.6mm | 3.175mm.4mm.6mm | 3.175mm.4mm.6mm |
工作電壓 | 220v50HZ±5配有可穩壓電源 | 220v50HZ±5配有可穩壓電源 | 220v50HZ±5配有可穩壓電源 |
最大雕刻機速 | 4-----8.5m/min | 2----6m/min | 2----4m/min |
臺 面 | 鑄鐵（水槽床身退火處理） | 鑄鐵臺面 | 鑄鋁臺面 |
對刀方式 | 配有對刀塊和照明燈具 | 電腦軟件對刀 | 電腦軟件對刀 |
維 護 | 配有加油系統 | 配有加油系統 | 無（人工加油） |
機器功能介紹：
1、可隨時暫停、增減速度、調節深度，并可預覽雕刻路徑的平面立體圖無級調速方便于雕刻不同材質，適用于不同行業。
2、方便的斷刀處理，任意點刻補，無需重新排版，或回到原點重刻，操作方便、容易掌握，支持文泰、TYPE3、 精雕、等排版軟件，在同行業中處領先地位，可兼容type3/artcam/JDPaint/
proe/UG/文泰等多種CAD/CAM軟件。
3、使用做圖軟件：文泰雕刻、type3、精雕軟件、Mastercam模具軟件、CAD、Pro/E、corel等
4、具有斷點，斷電續雕功能；具有及時糾正錯誤代碼文件功能回原點自動糾錯功能。

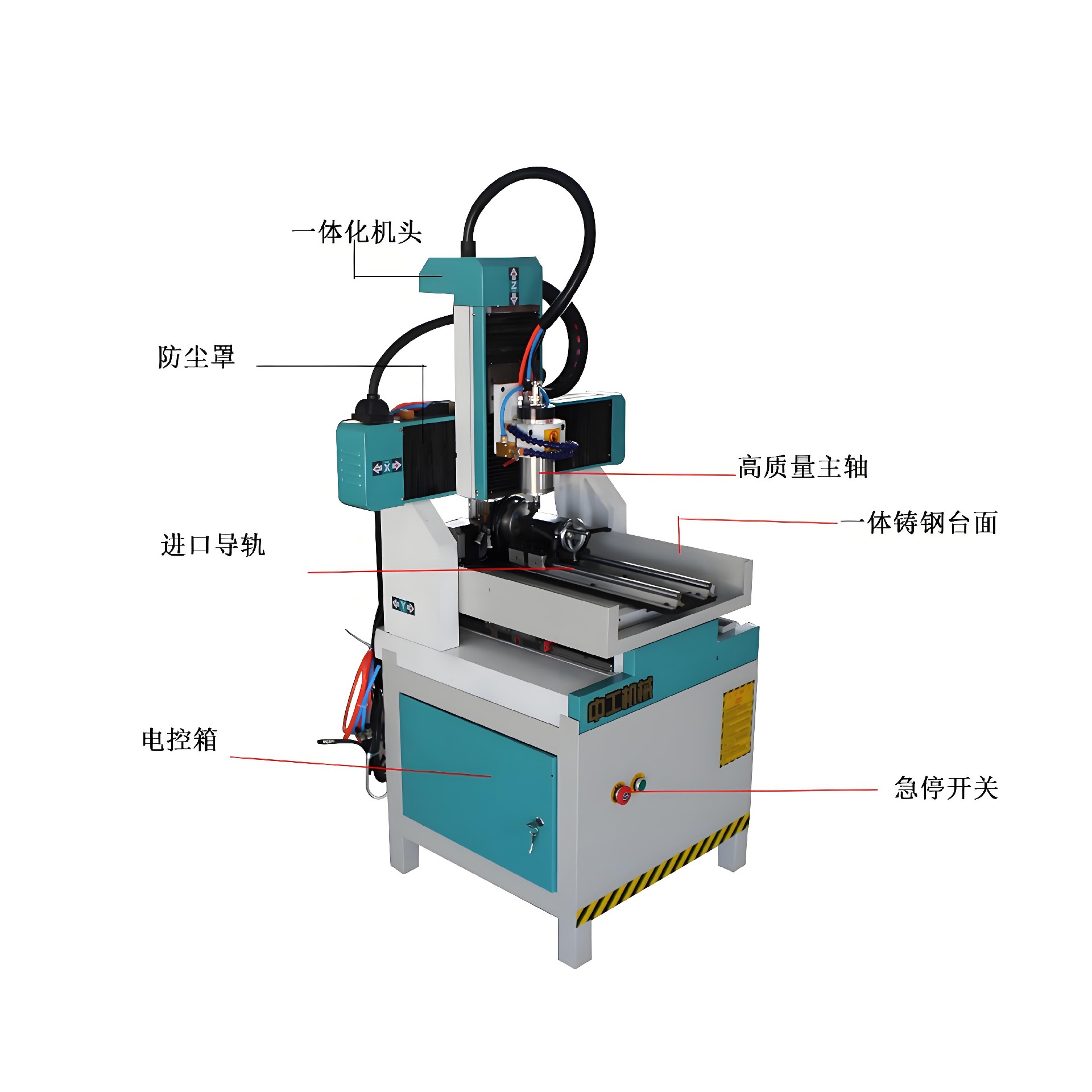

5、整機采用整體鑄造結構，剛性強、不變形，進口雙螺母消隙絲杠導軌確保高速運行與高精度。
6、采用臺灣進口高精度自動消隙滾珠絲桿，配合進口聯軸器、 提高精度。
7、機體優化設計，采用直線導軌（圓形或方形），使用壽命長
8、采用高速水冷變頻電機，大力距、強切削、低噪音高頻率長壽命可長時間連續工作，適應性強、精度高。
9、機器在工作當中刻自動報錯，速度要比步進的快噪
【適合材料】
有機玻璃、PVC板、ABS板、KT板、木材、寶石、大理石、鋁塑板、鐵、銅、鋁、塑料等各種材料進行表面加工、切割。
